CNC-Controller smc5d-m4 lan

Opis

Unser CNC-Controller smc5d-m4 LAN ist die neue obere Mittelklasse in unserer Controllerfamilie. Er basiert auf einem leistungsstarken 32-Bit ARM NXP LPC4337 M4 Microcontroller mit 204 MHz Taktrate. Der integrierte LAN-Controller ermöglicht eine zuverlässige und schnelle Ethernet-Kommunikation. Alternativ kann die USB-C-Schnittstelle für den Datenaustausch mit dem cncGraF Steuerungsrechner genutzt werden. Die Stromversorgung des Controllers erfolgt über eine externe 5-Volt-Stromquelle.

Aufgrund seiner Leistungsfähigkeit eignet sich dieser Controller zur Ansteuerung hochkomplexer 5-Achs-Maschinen und der Abarbeitung rechenintensiver Arbeitsabläufe.

Dane techniczne

• • Kommunikation über Ethernet oder USB-C
  • Sygnały taktowe i kierunkowe do 300 kHz
  • Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 /Y2
  • 24 chronione wejścia i wyjścia.
  • Wszystkie wejścia na CON2 i CON3 są optycznie izolowane.
  • Zewnętrzne zasilanie 5 Volt

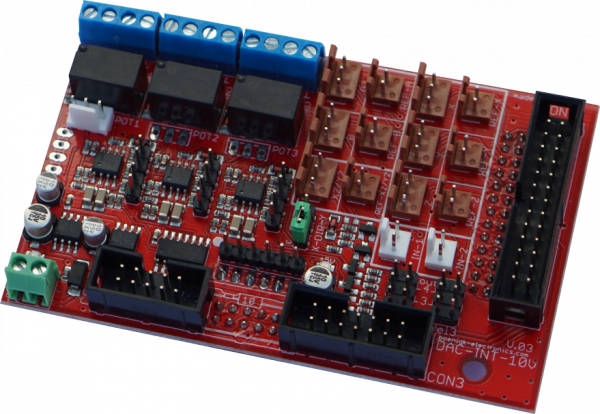

  • Spindeldrehzahl über Analogausgang (benötigt DAC-INT-10V)
  • Wymiary produktu w milimetrach Długość/Szerokość/Wysokość (113mm / 71mm / 11mm)
  • Benötigt cncGraF Pro (Kostenloser Download)

Lieferumfang

• • Sterowniki CNC smc5d-m4 lan
  • Ethernet-Netzwerkkabel
  • USB-C Kabel
  • 5 Volt Netzteil
  • cncGraF Pro, Verfügbar im Download– Bereich
  • Dokumentation

Hinweis: Die aktuelle Software cncGraF ist kostenlos auf unserer Webseite verfügbar. Alle Updates innerhalb der gleichen Version Std/ Pro sind kostenlos.  Lediglich ein Upgrade auf die höherwertige cncGraF Version, z.B. von cncGraF Std auf Pro ist kostenpflichtig.
