Verbindung einer CNC Fräse mit einer Siemens SPS
über Modbus TCP
Unsere Software bietet eine flexible und leistungsfähige Schnittstelle für die TCP-Server/Client– und Modbus TCP-Client-Kommunikation. Damit können Sie Ihre CNC-Maschine oder Siemens SPS direkt mit externen Systemen verbinden – einfach, zuverlässig und in Echtzeit.
Die Einrichtung ist besonders einfach und erfolgt in nur zwei Schritten:
Datenkanäle definieren

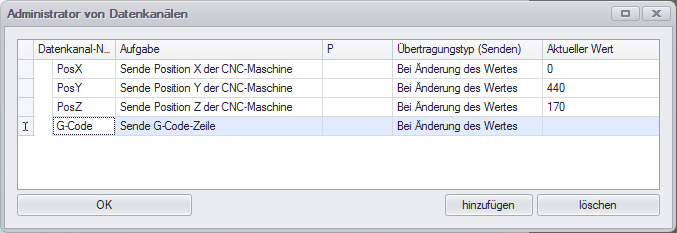

Über die Administration der Datenkanäle (Menü: Extras → Datenkanäle) legen Sie in wenigen Schritten fest, welche Informationen gesendet oder empfangen werden sollen. So können Sie z. B. die aktuelle X-Position der CNC-Maschine automatisch übertragen oder externe Befehle wie „Job starten“ empfangen und sofort ausführen (siehe Bild 1).
Derzeit stehen folgende Befehle zur Verfügung:
- Sende Positionswerte der CNC-Maschine (X, Y, Z, A, B, C)
- Sende Statuscode der CNC-Maschine
- Sende Dateinamen
- Sende G-Code-Zeile
- Sende Wert eines G-Code-R-Parameters
- Starte Job bei Empfang des Werts
- Halte Job an bei Empfang des Werts
- Führe Referenzfahrt aus bei Empfang des Werts
- Fahre Nullpunkt an bei Empfang des Werts
- Fahre Parkpunkt an bei Empfang des Werts
- Führe Makro aus
- Empfange Änderung eines G-Code-R-Parameters
- Reduziere Geschwindigkeit in der Statusleiste um 10 %
- Erhöhe Geschwindigkeit in der Statusleiste um 10 %
- Sende aktuellen Geschwindigkeitswert der Statusleiste in Prozent
Modbus TCP Client einrichten

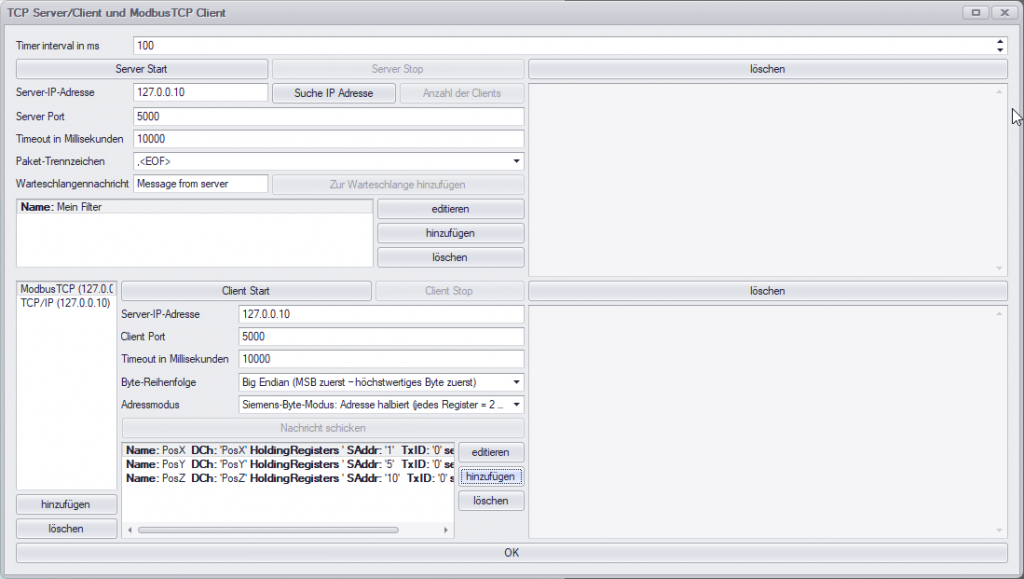

Im Dialog „TCP Server/Client und Modbus TCP Client“ wird die Verbindung erstellt und der gewünschte Datenkanal über Filter zugeordnet (siehe Bild 2).
Highlights:
- Einfache Konfiguration von TCP- und Modbus-Verbindungen
- Direkte Integration mit Siemens SPS und anderen Steuerungen
- Flexible Paketdefinition mit eigenen Trennzeichen und Markierungen
- Unterstützung von Modbus Holding Registers und Coils
Ob Maschinensteuerung, Prozessüberwachung oder Automatisierung: Mit unserer Lösung verbinden Sie Ihre CNC Fräse sicher und komfortabel über TCP/IP oder Modbus TCP.
