Beschreibung

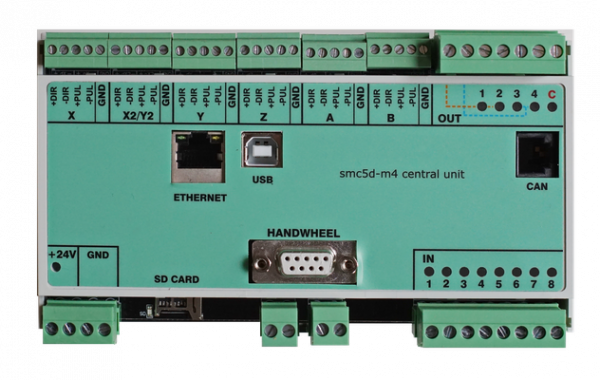

Unser CNC-Controller smc5d-m4 pro ist das neue Flagschiff unserer Controllerfamilie.
Er basiert auf einem leistungsstarkem 32 Bit ARM NXP LPC4337 M4 Microcontroller mit 204 MHz Taktrate. Die onboard LAN- und USB 2.0 Schnittstellen (kompatibel zu USB 3.0) gewährleisten einen reibungslosen Datenaustausch mit dem cncGraF Steuerungsrechner. Die Stromversorgung des Controllers erfolgt über eine externe Stromquelle.

Aufgrund seiner Leistungsfähigkeit eignet sich dieser Controller zur Ansteuerung hochkomplexer CNC-Maschinen bis 6-Achsen und der Abarbeitung rechenintensiver Arbeitsabläufe.

Die integrierte CAN Bus Technologie und Hutschienenmontage erlaubt einen einfachen Aufbau professioneller Steuerungshardware nach Industriestandard.

Technische Daten

- Im Gehäuse für Schaltschrank mit Hutschiene
- Externe Stromversorgung 24 Volt
- Takt- und Richtungssignale bis 300 kHz
- Schrittfrequenz als Differenzialausgänge für maximale Störfestigkeit
- Interpolierte Fahrten bis 6 Achsen + Doppelantrieb X2 /Y2
- 8 Optoisolierte Eingänge und 4 Relay-Ausgänge mit LED Anzeige
- Kommunikation über Ethernet (LAN) oder USB 2.0 (kompatibel zu USB 3.0)
- Handrad- Anschluss
- CAN-Kommunikation zwischen den Modulen

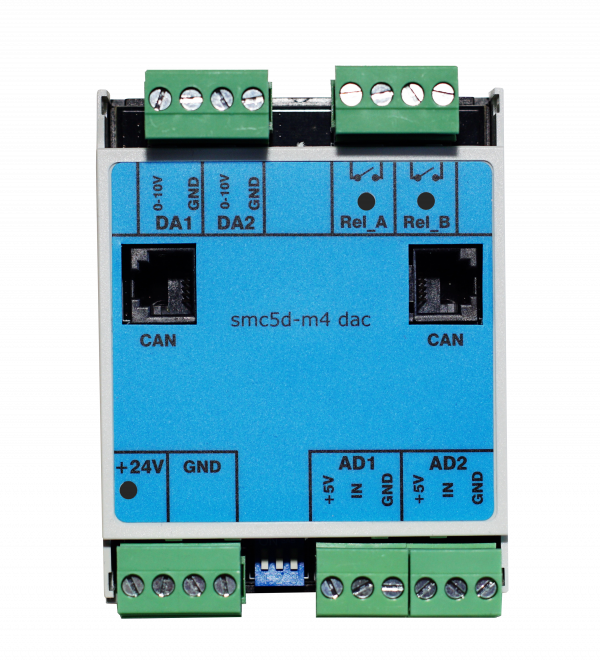

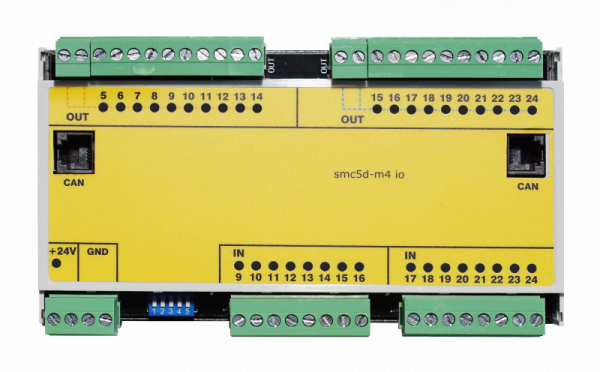

- Bis zu sechs I/O Module und bis zu vier DAC Module abschließbar
- Benötigt cncGraF Pro (Kostenloser Download)

Lieferumfang

- Controller smc5d-m4 pro im Gehäuse für Hutschiene
- USB Kabel
- cncGraF Pro, Verfügbar im Download– Bereich
- Dokumentation

Hinweis: Die aktuelle Software cncGraF ist kostenlos auf unserer Webseite verfügbar. Alle Updates innerhalb der gleichen Version Std/ Pro sind kostenlos. Lediglich ein Upgrade auf die höherwertige cncGraF Version, z.B. von cncGraF Std auf Pro ist kostenpflichtig.
